博润达BRD雨污管网零直排溯源监测管理系统软件BRD-SYRJ

一、系统建设目标

1)强化“物联网”覆盖

本系统建设,根据国家相关的标准和规范,以物联网技术为基础,将城镇雨污管网扩展源头和过程,通过现场增设的BRD零探器和系统平台互联互通,融入系统,成为监控系统的基础数据的一个部分。

2)“大数据”思路进行数据管理

在数据源扩充后,应用 “溯源追踪”模型,应用大数据思路,从多维度的数据中进行挖掘,如设备状态值、监测分析结果数据、排水量数据等,从而得到除监测结果性质外的排污水量、雨污管水流速等,使数据应用结果和范围得到有效提升;并且同步对数据共享交互进行科学化、规范化、标准化设计,满足市级、区域级和本级(项目区域)各层级和用户的数据需求。

3)国家标准和实际应用的统一设计和建设

遵循国家规范和技术标准,将雨污管网及重要排口排水数据量有效融入监控管理范畴,推进水环境污染源监控一体化、多维化管理进程,提升水环境监控综合管理水平。

二、系统介绍

主要以河道为基础,在项目区域范围内的河道排口、污水管窨井内安装具有监测排水数据的零探器,建设具有雨污管网零直排溯源监测管理系统。系统建成后,具备对监管区域范围内地下雨污管网的中雨水排水和污水治理各个环节水流趋向、水量的动态监管,逐步形成雨污管网数据的信息化监控能力,并通过数据的有机整合和挖掘,获取水污染治理实际水平和能力,进一步提升生态环境监管技术水平,满足新形势下生态环境管理科技化、精细化的新需求,当零探器安装到一定数量后,系统可以二维或三维展示整个区域范围内的整个地下雨污管网,并可动态显示整个地下管网的实时状态,包含水流及预报警信息。

三、系统拓朴图



四、主要功能

系统分为首页“一张图”监测、零探器监测、溯源追踪与参数设置四个主要部分:

IE浏览器(IE8版本)输入系统地址:如http://www.xxx.com. 进入登录界面如图:



为保证系统管理控制台的安全性,该控制台设置了登录用户名、密码认证方式。在登录页面的用户名和密码输入框内输入对应的正确的用户名与密码,单击【登录】便可以登录系统,进行各种操作。默认的系统管理员用户名为:Admin,密码为:1239。

成功登录系统后,进入一张图系统首页,首页采用GIS地图,项目以区域蒙版叠加的方式展示,以管道为节点,采用动态图标展示,同时实时滚动显示采集的数据信息及与上次数据信息比较后的状态,可点击显示单个设备状态信息。侧面菜单栏可推拉点击进入各个应用页面。

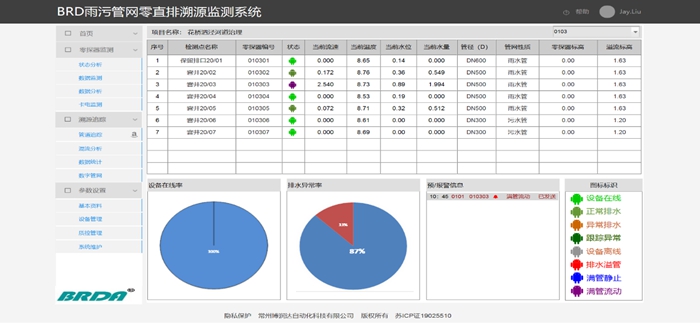

通过点击侧边菜单栏,进入系统状态分析界面,通过选择管道名称或编码可以查看每条管道下,所有的零探器设备的运行状态,状态采用图标对照指示,通过例表方式显示每个探测设备采集实时数据,例:当前流速、水温、液位、水量,同时也显示对应的基础参数进行对照,例监测点名称、零探器编号、管径、管网性质零探器标高及溢流标高等信息;同时采用饼状图展示该管道下,所有零探器的在线率及排水异常率,出现异常的可通过短信或微信推送的形式发送到相关责任人,可获得及时的处理。

可通过侧边菜单栏或双击列表行,进行入到实时状态界面,实时状态界面主以零探器定位于GIS地图上,实时了解的设备运行情况,零探器以动态图标的形展示,当有数据变化或异常时,图标以不同颜色展示。

通过点击设备图标,可显示设备准确安装位置、安装后的现场图片以及根据数据采集信息与数据库中预存图片进行对照、调取与展示,让用户可以直观感受到当前数据对现场环境所产生的变化。

同时将设备的当前所在的水温、液位高度与流速变化以12小时曲线图形式展示,水量数据以12小时柱状图进行展示。

通过点击侧边菜单栏数据监测,可以查看整个项目的流量TOP10,流速TOP10及液位TOP10,通过先择管道名称或编码,可以直接获取该条管道下所有设备的数据变化情况,包含与上一时间段数据的比值比例关系,变化情况。

通过点击侧边栏【数据分析】进入数据分析软件界面,本界面主要分为三个部分,一是实时数据,二是流量监测与参数监测,通过下拉栏选择【管道名称或编码】,以列表形式展示本条管道下所有的设备清单,通过单击列表内容,以柱状图展示当月的日数据流量信息;以曲线图形式展示月平均流速。



当现场监测设备安装到一定数量后,且符合管道前端与后端相互联通后,系统基于GIS地图生成管道信息图,并且根据监测设备采集的数据信息进行水源的追踪溯源。

点击侧边菜单栏【溯源追踪】下拉【管道追踪】,进入管道追踪界面,项目下所有的可追管道模拟图全部展示于GIS地图上。



点击【管道追踪】旁小图标,可对天气信息进行修正,如果天气预报与实际天气不一致时,会影响道道追踪的数据分析结果,通过此天气修正后,可将误判信息及时调整,以达到最准确的数据源。



通过下拉选择【管道名称或编码】,GIS自动放大到该条管道的所有信息点与管道联接线,当监测点数据异常或前后端不匹配时,管道与对应的监测点将会动态闪烁,提示业主该条管道存在异常,以获时及时的处理与信息送达。



点击侧边菜单栏【溯源追踪】下拉【混流分析】进入页面,所有的溯源追踪管道GIS位图展示,通过下拉选择【管道名称或编码】,选择后进入该条管道的模拟网格图,并将该条异常管道的前端数据与后端数据的变化情况模块展示,在模拟图中展示异常点,并将分析依据进行文字说明。



五、软件产品证书
